防雷器接线对线缆的要求知多少,不要再犯普通的小错误

文章出处:原创 人气: 发表时间:2018-10-28 19:59:35

在平时与客户朋友沟通售前售后问题的时候,除了咨询防雷器的安装方式之外,咨询最多的就是对接线线缆的要求了,很多朋友因为不是本行业的,只是与这个行业有关联性的安防弱电行业,甚至没有任何关联的其他行业,来接触这个防雷行业,因此,对于连接防雷器的线缆要求也是没有一点概念,生怕出问题,现在小编就防雷器对线缆的要求介绍一下大概情况,希望对大家在安装防雷器选择电缆的时候有帮助,解决一时的顾虑。

  其实可以这么说,在条件允许的情况下,为了安全起见,肯定是电线线缆越粗,导电效果越好,并且耐久性越长,因此就越好,安全事故越小,但是成本却越高,安装起来也很不方便,安装人工成本也势必增加,因此只要线缆能够承受的情况之下,聪明人肯定不会选最粗的,而是选最合适的。

  那么什么线缆才是防雷器最合适的呢?




这个不能一概而论,并不是全部一样的,线缆也要根据防雷器通流容量大小,安装级数,是否是相线还是零线,地线等有很大的关系,还有是否是电源防雷器和信号防雷器都是有区别的,现在且看我根据各类不同情况介绍相关接线要求。

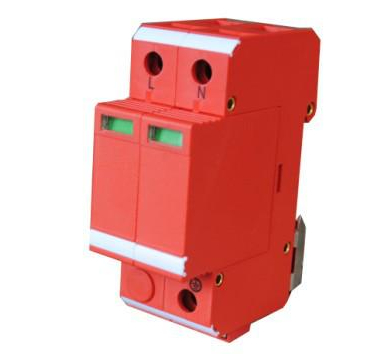

  大家知道,电源防雷器根据国家标准一般分为一级,二级和三级,第一级的最大通流容量必须大于等于120KA,第二级必须大于等于80KA,第三级必须大于等于40KA,那么我们就根据国家标准来划分区别,第一级的相线零线的线缆必须大于等于16平方,地线必须大于等于25平方,第二级的相线零线的线缆必须大于等于10平方,地线大于等于16平方,第三级的相线零线的必须大于等于6平方,地线必须大于等于10平方,且连接线应该尽量的短,粗,直。

  虽然如此,但是也不会是生搬硬套的,比如在雷电比较少的情况之下,100KA的防雷器也可能当第一级防雷器,他的线缆选择既可以粗一点,也可以细一点,火线零线选择16或者10都可以,地线选择1625也可以,然后60KA的也可以当二级和三级,多种选择方式。当然经济承受可以的话,最好是选粗一点的。

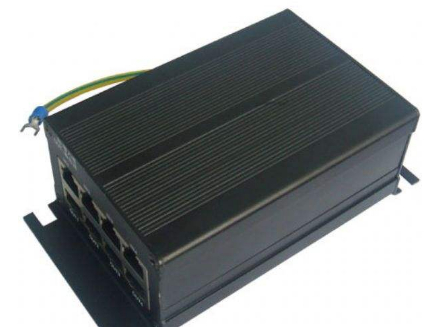

现在再看信号防雷器,信号防雷器就是包含了所有一切弱电类型的,比如网络,视频,控制等等,信号防雷器因为接触设备的电压比较小,相比电源防雷器的接线要求也要松很多,所以信号类的接线情况也差不多,因为他是串联在设备前端的,因此连接线也就是与之前连接设备相匹配的,只有对地线有很大的要求,一般我们要求大于等于6平方。

  理论上来说就是这个两种情况了,但是在实际操作当中,我们可以因地制宜,根据不同的雷区,环境来选择不同的防雷器线缆,也都是可以的,但是大家一定要注意一个很重要的东西,那就是地线要比相线零线稍微粗一点点,因为毕竟地线是总共防雷器工作的核心,也是所有雷电流泄流的地方,不粗一点,老化的很快,就容易出安全事故。

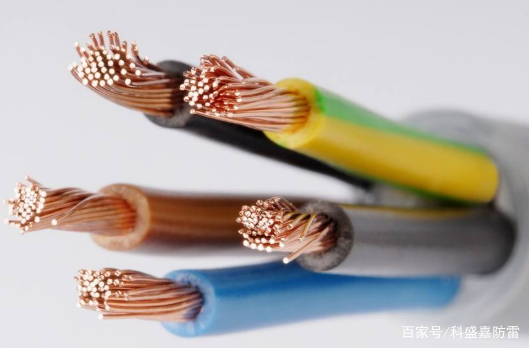

  这里除了对线缆的粗细介绍外,顺带介绍一下线缆外观的选择,其实和所有配电室其他电气设备一样,我们防雷器的线缆颜色选择也一般是,相线选择红色,零线选择浅蓝色,地线选择黄绿相间的双色。线管的要求一般是强电选择黄色,弱电选择淡黄色,并且管子必须要有阻燃绝缘效果。

  好了,今天关于防雷电缆的要求就介绍到这里,其实道理很简单,只是没有学习就不了解,并且在实践当中可能会遇到很多随机应变的东西,这里给大家稍微讲解下,权当抛砖引玉,希望对大家有帮助,看完后,不再有任何关于这方面的疑问了,如果有帮助还请点赞鼓励,也请分享让更多人学习到有用的知识,如果想看到更多关于防雷的文章,请关注哦。
