浅谈长沙七星幼儿园感应雷防护

文章出处:原创 人气: 发表时间:2018-5-31 9:47:34

此篇接上篇直击雷和地网制作。经过我们技术人员对现场的观察及对方罗园长的介绍,我们掌握了幼儿园的一手资料。就是给幼儿园三栋房子(礼堂食堂,办公室研发室,教学楼)做好直击雷和地网,因为是新建大楼,之前没有做过防雷,该院处于比较空旷地带,很容易遭到雷击,所以现在我们必须做一个完善的防雷方案来做到有效的预防,减少雷击事故的发生。

防雷设计

  由于网络集成系统分布点多面广,因此,为了保护建筑物和建筑物内各向电子网络设备不受雷电损害或使雷击损害降低到最低程度,应从整体防雷的角度来进行防雷方案的设计。现在都采取综合防雷,综合防雷设计方案应包括两个方面:直击雷的防护和感应雷的防护,缺少任何一方面都是不完整的,有缺陷的和有潜在危险的。 这里只考虑感应雷的设计



一, 感应雷的防护

电源系统感应雷防护:礼堂食堂等楼房的电源系统为三相五线制, 机房电源柜电源输入从办公室研究楼总配电柜进线端接出,分别到研究楼,礼堂食堂及教学楼3栋大楼供电,都是三相供电,共计总配电1个,美工室分配电1个,有2条线路,记2个。研究室办公楼分配电1个,厨房分配电1个,小一班,小二班,3个分配电,其中一个分配电2条线路,共计4个,   所以共计,总配电1个,分配电8个需要防雷保护。

信息系统:监控机房集中分布在顶楼(暂时不考虑),主要考虑室外10个不带云台的摄像机。

接地系统:

1、 具体防雷措施

4.1 直击雷的防护

根据甲方要求,本次不再考虑监控机房所在建筑物直击雷防护措施。

4.2 电源系统感应雷电的防护

经实践经验证明,由电源系统耦合进入的感应雷击造成设备的损坏占雷击灾害损失概率的70%以上。因此对电源系统的防雷保护是整个防雷工程中必不可少的一个重要环节。根据IEC1312防雷及过电压规范中有关防雷分区的划分,针对重要系统的防雷应分为三个区,分

别加以防护。只做单级防雷可能会带来因雷电流过大而导致的泄流后残压过大破坏设备或者保护能力不足引起的设备损坏。电源系统多级保护,可防范从直击雷到工业浪涌及各种操作引起的各种过电压的侵袭。

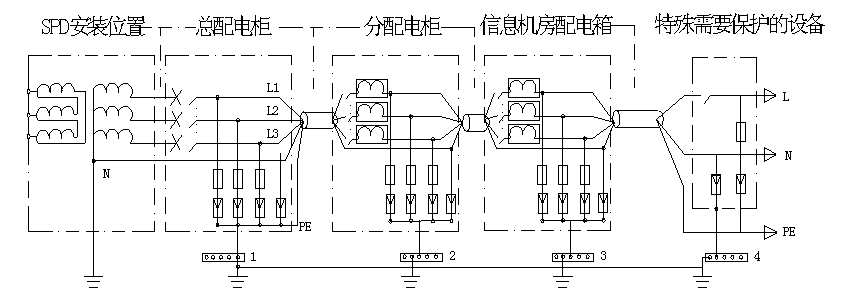

因此,根据实际情况及防雷原理,本方案对监控机房电源系统进行三级防雷保护,并在重要设备前加装终端雷电防护,采用逐级降压的原则,使过电压降低到对设备无损害的值。各级防雷器安装示意图如下:


         各级防雷器安装示意图

4.2.1电源第一级防护

由于低压总配电房的电源进线是从室外引入,当雷击感应在电缆上时,强大的雷电流将沿电源线路感应侵入总配电柜,此时雷电能量非常的大,在电源低压配电柜三相电源处安装一套我们科盛电气研发生产的长沙科盛嘉三相电源防雷箱型号:KSJ-380B/120将大部分的雷电流泄放入地,1台。

4.2.2电源第二级防护

在各分配电进线端前安装一台我们科盛电气研发生产的长沙科盛嘉二级三相电源防雷箱KSJ-380B/80,将第一级防雷器动作后的残压进一步泄放,共8台。

其中有3个配电柜位于室外,防雷箱只能放在室外的墙壁上面安装,还的弄3个大防水盒保护。

4.2.3电源第三级防护

    不考虑

4.3信号防雷

4. 3.1在室外的10个不带云台的摄像机前面分别安装一个长沙科盛嘉二视频信号防雷器KSJ-DV220(24),共10个。每个摄像头的地方安装一个防水盒,防雷器及电源适配器及接线端子都放于防水盒里面,以防日晒雨淋。(完)
