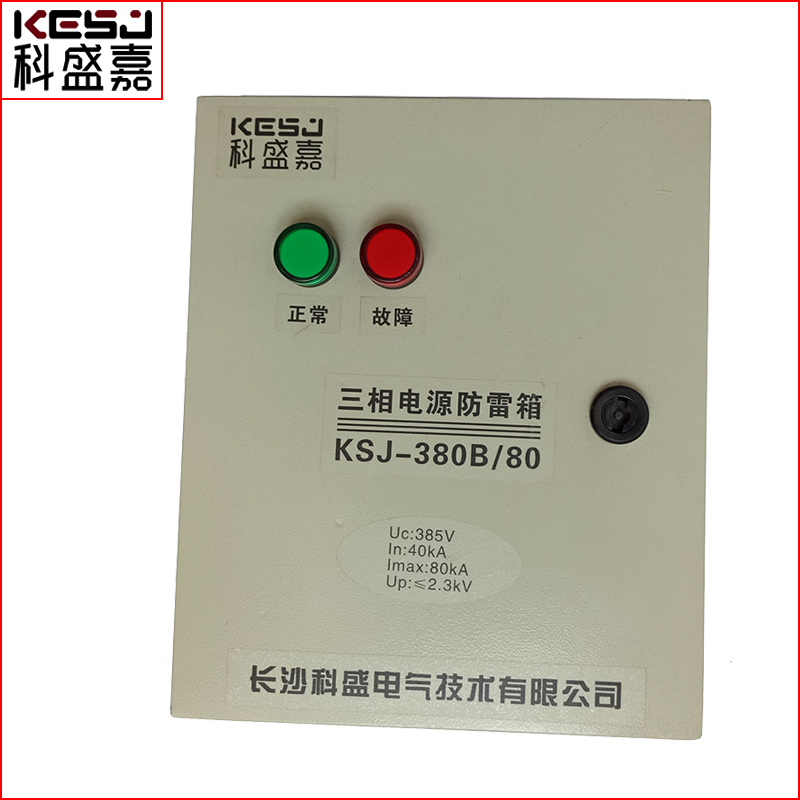

一、产品介绍：
本产品属于三相并联型SPD，当过电压、过电流侵入SPD回路时SPD内的泄放电路使过电压、过电流得到有效抑制和泄放，使各线路间的电位差基本保持不变，雷击后自动恢复到正常状态，并指示SPD的好坏，在无浪涌的情况下防雷箱系开路状态
◆ 适用防雷区域：LPZ0B~LPZ3区交界处电源线路的雷电浪涌防护。
◆ 适用于380V总配电柜或分配电箱电源进线端，特别适用于恶劣的雷电环境。
◆ 通流量大、残压低,响应时间快。
◆ 采用温控断路技术，内置过流保护电路，彻底避免火险。
◆ 具有工作指示、故障指示、雷击计数等功能。
◆ 适用于动力配电柜、设备用电配电柜、通信机房、移动基站及UPS等电源防雷保护。
二、产品安装：
1、SPD安装在建筑物总配电柜或配电箱的电源进线端，可采用凯文连接方式。安装前必须切断电源，严禁带电操作。防雷箱可悬挂在墙上或水平位置。
2、安装时，SPD应与相应规格的保险丝配合安装，请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，检查工作状态是否正常。
3、防雷箱使用期间，应定期检测并查看指示灯工作状态：指示灯呈绿色，防雷箱正常工作；指示灯呈红色，防雷箱出现故障，应及时维修或更换。
4、箱体的面板上配有雷电计数器，其中计数范围为0～99，按“读数”按纽，窗口即显示雷击次数。
5、产品适用于TT、TN-S、TN-C、IT等供电系统。
6、所有接线必须牢固及可靠电气联接。
7、防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于4Ω。
