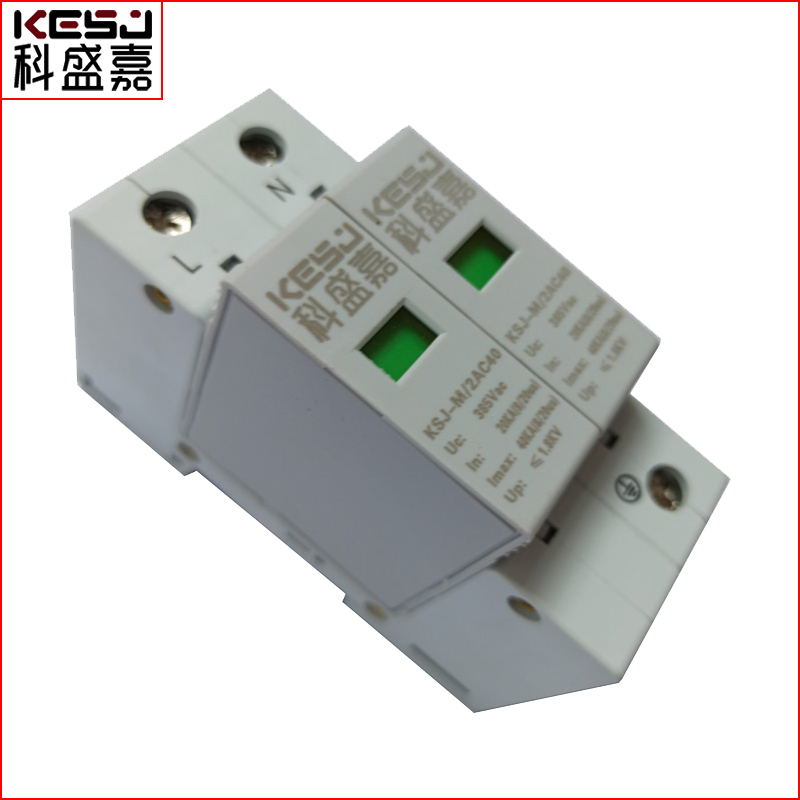

娄底气象三相电源防雷模块
  • 娄底气象三相电源防雷模块

娄底气象三相电源防雷模块

详细介绍:

娄底气象三相电源防雷模块KSJ-MB/4AC100系列是按SPD I级分类尝试请求设计的一体化复合型三相电源电涌保护,可用于电源线路的负载设备第一级防护,防止低压设备遭到过压烦扰甚至直击雷破损,操作于防雷分区LPZ0A-2界面。安装时请遵守安装示意图所示毗连其中L1、L2、L3为相线,N为零线,PE为地线,切勿错接。在AC供配电系统中,为防止SPD老化短路造成系统故障,SPD安装线路上应有过电流保护器件,并选用有劣化显示功效的SPD;避雷器应尽可能安装在被保护设备内,若没法安装在被保护设备内时,必须先将SPD安装在安装盒内,再安装在四周的墙上或濒临被保护设备的其它处所;SPD毗连导线长度不宜超出0.5m,接地引线应尽可能防止与电源线紧挨平行布设,并宜粗、短、直;当SPD1至SPD2的线距长度小于10米时,SPD2至SPD3的线距长度小于5米时,需要在防雷器之间应加装退耦电感;各级电源防雷器必须安装在交换配电设备的交换输入端,宜采用凯文接线编制毗连(将室内接地聚积线与接地引入线毗连处断开,断开处的两头分袂孤立引线接至SPD的接地端);和空气开关与35mm的标准导轨靠得住固定,娄底气象三相电源防雷模块电源一级毗连导线线经不得小于16mm2,接地导线线径不得小于25mm2;电源二级毗连导线线经不得小于10mm2,接地导线线径不得小于16mm2;电源三级毗连导线线经不得小于6mm2,接地导线线径不得小于10mm2;避雷器毗连导线线经不得小于2.5mm2,接地导线线径不得小于6mm2;电源SPD应以最短、直路径接地,接地线应防止闪现“V”形和“U”形弯,连线的盘曲角度不得小于90°且接地线必须绑扎固定好,松紧适中;走线要雅观,出格是直线、转弯、毗连头,保障SPD整洁雅观,毗连安稳靠得住;安装终了后,须由施工单元手艺主管再次搜检确认,保障安装切确、靠得住,具体参数及未尽事宜请电话咨询。
